產品簡介：

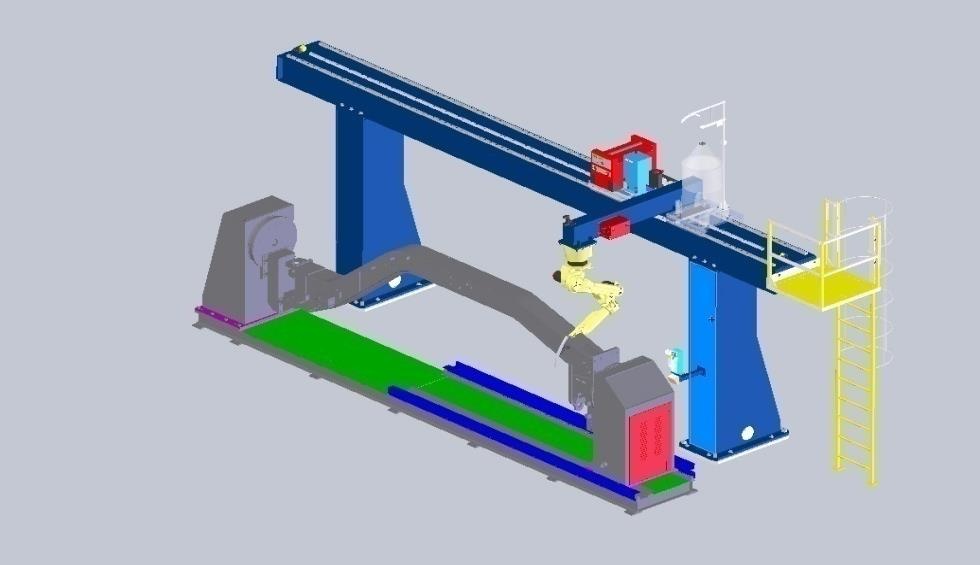

平地機機架結構焊接工作站，采用機器人吊裝和移動滑臺的形式，除了對通用焊接機器人可靠、準確、高效要求之外，在工作站的整體框架、設備的機械傳動、整體控制精度、焊接質量在線控制、與周邊設備、環境的協調等方面做出了全面的智能化調整。機器人行走系統的加入，使機器人能夠在特定的路線上移動，完成對平地機機架結構件的焊接作業，擴大了機器人的作業半徑。另外，配備焊縫尋位軟件、焊接跟蹤軟件，使該工作站成為一套可以完整實現高效自動化焊接的獨立焊接系統。產品參數：
焊接速度：一般取5～50mm/s，根據焊縫大小來選定移動機構重復定位精度：±0.15mm
變位機重復定位精度：±0.3mm
重復定位精度：±0.08
應用領域：
機器人焊接工作站主要應用于焊接、鑄造、機械加工、智能倉儲、汽車、航天、壓力容器、鈑金加工、機箱機柜、鋼結構等行業領域的焊接任務。產品亮點：
1、機器人吊裝與移動裝置，拓展了機器人有效焊接半徑焊接機器人通過吊裝和移動滑臺，可方便地將焊槍對準所焊接縫，并調整至所需求的最佳位置，滑臺在伺服電機驅動下可實現焊接機器人的橫向運動，滿足焊接過程中焊槍所需要的動作。
2、生產效率較高，質量水平穩定
焊接過程均按模式化依次進行，具有較高的一致性，能夠非常顯著的提高生產效率。數字控制電源在自動焊接設備中的應用，使得焊接電源的輸出更加穩定、更加精確。通過大量實踐積累而總結得到的各項焊接參數，準確控制焊接連接區域的熱輸入量，保證焊縫質量滿足產品規范并保持穩定。
3、采用自動化焊接技術，適用多種工件型號
在焊接的過程之中，通過自動焊接技術來滿足焊接的需求和保證焊接的質量。帶有行走機構的變位機能夠適用于不同型號尺寸的機架結構件，而且通過對于自動焊接技術加以合理的應用，能夠使得焊接工作的效率得到有效地提高。
4、加入伺服變位機能夠保證焊縫始終處于優良的狀態，有利于焊縫成型。
通過與行走系統的配合及變位機的加入，實現了機器人系統可以在多個工位進行作業，進一步提高了使用機器人的效率，降低了生產成本。
5、焊接運行速度可調整，具有良好的結構剛度。
高質量的設備配置與智能化集成控制系統有效的保證快速焊接，利用伺服回轉速度快的優勢，有利于交叉焊接，減少工件焊接變形量。
產品結構：
平地機機架結構焊接工作站由焊接器人系統（操作機和機器人控制器）、系統控制器、觸摸屏、焊接控制器、焊槍單元（焊槍和變壓器）及焊接輔助設備（冷化電源、壓縮空氣單元、安全光幕、冷卻水單元、電極修磨器）構成。
技術參數：
|
序號 |
項目 |
參數 |
單位 |
|
1 |
環境溫度范圍 |
-10～+45 |
℃ |
|
2 |
環境相對濕度 |
≤90%，不結露 |
|
|
3 |
焊絲伸出長度 |
10-12 |
mm |
|
4 |
焊絲直徑 |
0.8實芯焊絲（盤裝焊絲/桶裝焊絲） |
φ |
|
5 |
機器人重復定位精度 |
±0.1 |
mm |
|
6 |
移動機構重復定位精度 |
±0.15 |
mm |
|
7 |
變位機重復定位精度 |
±0.3 |
mm |
